مقدمة

إضاءة المستودعات هي العمود الفقري لعمليات اللوجستيات والتخزين، مما يؤثر بشكل مباشر على كفاءة التشغيل وسلامة العمال وتكاليف الطاقة. مقارنة بأنظمة الهاليد المعدنية التقليدية أو الصوديوم عالي الضغط، تقدم تقنية LED توفير الطاقة بنسبة 50–75٪، عمر الخدمة يتجاوز 50,000 ساعة، وتقليل متطلبات الصيانة بشكل كبير.

تفرض بيئات المستودعات متطلبات فريدة على المصباحات: الأسقف العالية، الممرات الضيقة، عوائق الرفوف، تراكم الغبار، والاهتزازات الناتجة عن الرافعة الشوكية. يجب أن يتناول التصميم الفعال للإضاءة ليس فقط مستويات الإضاءة، بل أيضا التجانس، والتحكم في الوهج، والإضاءة الرأسية، والموثوقية على المدى الطويل.

يعمل هذا الدليل كمرجع تقني شامل لمديري المنشآت، والمتخصصين في المشتريات، ومحددي الهندسة — يغطي أطر المعايير، ومعايير الأداء، واختيار المنتجات، والتصميم البصري، والتخطيط والتركيب، والضوابط الذكية، وضمان الجودة.

1. إطار المعايير والشهادات

1.1 معايير IES – أساس قياس أداء LED

IES LM-79 – الطريقة المعتمدة للقياسات الكهربائية والفوتومترية لمنتجات الإضاءة الصلبة. يحدد هذا المعيار بيئة الاختبار، والإجراءات، والمعلمات لقياس التدفق الضوئي الكلي، والقدرة الكهربائية، وفعالية الضوء، وتوزيع الشدة، وخصائص الألوان لمصابيح LED. يتطلب LM-79 طريقة الفوتومترية المطلقة، يقيس مباشرة إجمالي الضوء الناتج من المصباح بدلا من الطريقة النسبية المستخدمة للتركيبات التقليدية. اختبار LM-79 إلزامي لبرامج DLC، وENERGY STAR، وجميع برامج الشهادات الكبرى تقريبا.

IES LM-80 – طريقة معتمدة لقياس صيانة التلوين لمصادر إضاءة LED. ينخفض إنتاج ضوء LED تدريجيا مع مرور الوقت بدلا من الفشل المفاجئ، مما يجعل التنبؤ مدى الحياة أمرا حاسما. يتطلب LM-80 اختبار حزم ومصفوفات ووحدات LED عبر الحد الأدنى 6,000 ساعة (10,000 ساعة موصى بها) في درجات حرارة متعددة الحالات (عادة 55°C، 85°C، ودرجة حرارة ثالثة محددة) لقياس التلوين والحفاظ على اللون مع مرور الوقت.

IES TM-21 – الإسقاط لصيانة طويلة الأمد لمصادر إضاءة LED. يستخدم هذا المعيار بيانات اختبار LM-80 لاستنتاج عمر L70 (زمن صيانة 70٪ من التلومين) وعمر L50، مما يوفر أساسا لمطالبات الضمان وحسابات تكلفة دورة الحياة.

IES LM-84 – طريقة معتمدة لقياس تدفق الضوء وصيانة ألوان مصابيح LED، ومحركات الإضاءة، والتركيبات. LM-84 يرفع القياس من مستوى حزمة LED إلى مستوى الإضاءة الكامل، تقييم الأداء تحت ظروف التشغيل الفعلية.

IES RP-7 – ممارسة موصى بها: إضاءة المنشآت الصناعية. هذا هو المرجع النهائي لتصميم الإضاءة في المستودعات والصناعية، حيث يشمل أنظمة الإضاءة الداخلية والخارجية الجديدة للمرافق الجديدة بالإضافة إلى إعادة تصميم التركيبات القائمة. تستند التوصيات إلى ممارسات إضاءة عالية الجودة تشمل: حركة آمنة للمركبات والأركاب، تعزيز الإنتاجية وراحة الموظفين، توفير الطاقة، وتقليل الصيانة.

1.2 متطلبات DLC (اتحاد DesignLights)

يحافظ المحتوى الإضافي على قائمة المنتجات المؤهلة الأكثر تأثيرا (QPL) لإضاءة LED عالية الأداء عالميا. مؤهل المحتوى الإضافي هو المعيار الفعلي لبرامج استرداد المرافق عبر أمريكا الشمالية.

SSL V5.1 نشط حاليا، مع متطلبات لجودة الطيف (الوهج) وقابلية التحكم. SSL V6.0 تم إصدارها في 3 نوفمبر 2025، و يمكن تقديم الطلبات بموجب الإصدار 6.0 ابتداء من 5 يناير 2026. يزيد V6.0 من الحد الأدنى للفعالية بمتوسط 14%، مع تحسين بعض المنتجات بنسبة تصل إلى 19٪.

متطلبات المحتوى الإضافي الرئيسية للمنتجات ذات الخليج العالي:

• فعاليه: عادة ما يتطلب DLC Premium ≥135–170 lm/W حسب الفئة

• CCT: يجب الالتزام بمعيار ANSI C78.377-2017 لضمان اتساق الألوان

• كوستاريكا: ≥70 كحد أدنى

• العمر: ≥35,000 ساعة L70

• قدرة التعتيم: يجب أن تتضمن معظم فئات الباي العالي تعتيما (عادة من 0 إلى 10 فولت) للتسمية المميزة:

• قابلية التحكميجب أن تكون المنتجات "جاهزة للتحكم" :

تصنيف الوهج الموحد (UGR) : بالنسبة لتصنيف V5.1 المميز، تنطبق متطلبات UGR على التصنيفات العالية والمنخفضة. تتراوح قيم UGR من 10 (بدون شعور بعدم الانزعاج) إلى 31 (انزعاج لا يحتمل)، مع عتبات DLC تتراوح بين 22 و28. يحافظ V6.0 على صلاحيات الفعالية لتعزيز التحكم في الوهج.

1.3 شهادات السلامة

2. معايير الأداء الرئيسية

2.1 الفعالية المضيئة (lm/w)

عادة ما تواجه أنظمة الهاليد المعدنية التقليدية صعوبة في الحفاظ على 60–80 لمتر/واط بعد الاحتراق الأولي.

2.2 درجة حرارة اللون المتوافقة (CCT)

عادة ما تحدد إضاءة المستودع 4000K–5000K، موازنة حدة الرؤية مع راحة العامل.

2.3 مؤشر عرض الألوان (CRI)

تتطلب DLC التحقق من CRI ومتوافقا مع المواصفات المذكورة.

عامل القوة 2.4 (PF)

• الحد الأدنى المقبول: PF ≥ 0.85

• ممارسة جيدة: PF ≥ 0.90

• جودة عالية: PF ≥ 0.95

انخفاض عامل الطاقة يؤدي إلى تقليل سعة النظام الكهربائي وقد يسبب عقوبات على المرافق.

تصنيف الحماية من الدخول (IP) 2.5

عادة ما تتطلب بيئات المستودعات المغبرة الحد الأدنى IP65.

تصنيف الحماية من الصدمات (IK) 2.6

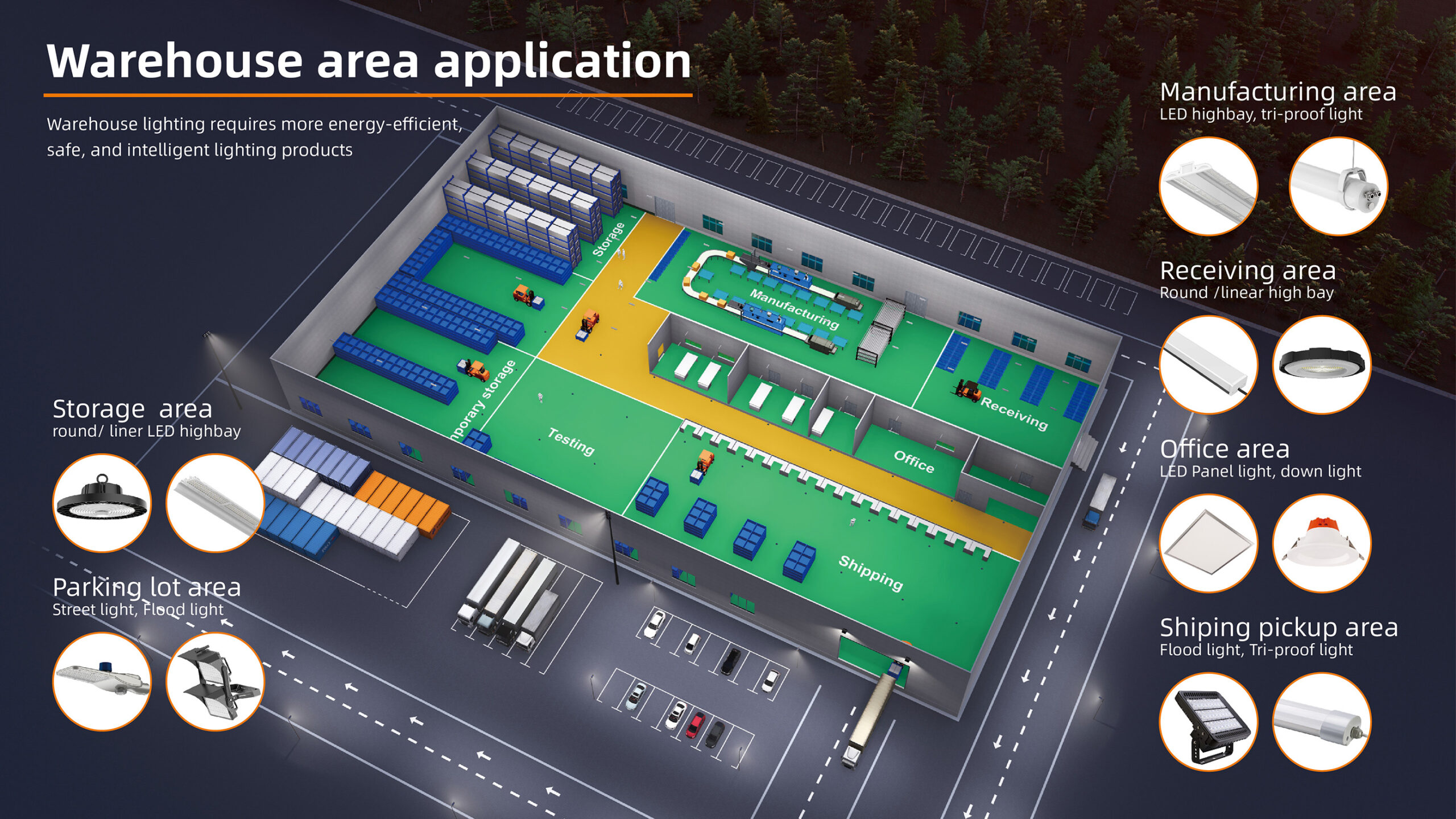

3. أنواع مصابيح إضاءة المستودعات

3.1 مصابيح الخليج العالي

التعريف: التركيبات المصممة لتركيب ارتفاعات أكثر من 6 أمتار (20 قدما) .

التطبيقات النموذجية:

• مراكز التوزيع الكبيرة

• التخزين ذو الرفوف العالية

• مصانع

• مراكز الفرز اللوجستي

عوامل الشكل الشائعة:

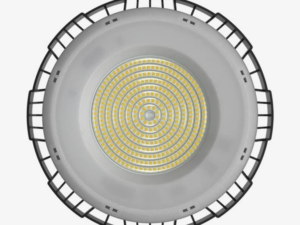

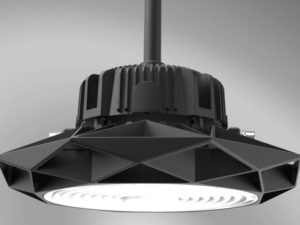

• الحوض العالي على نمط الأجسام الطائرة المجهولة (دائري) – عامل شكل دائري، 100W–500W+، 12,000–70,000+ لومن، مثالي لمساحات المستودعات المفتوحة

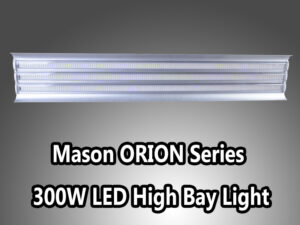

• الخليج الخطي عالي الارتفاع – شكل مستطيل، مناسب لإضاءة الممرات

دليل اختيار الواط:

3.2 مصابيح منخفض الخليج

التعريف: التركيبات المصممة لتركيب ارتفاعات أقل من 6 أمتار (20 قدما) .

التطبيقات النموذجية:

• المستودعات الصغيرة

• مناطق عرض التجزئة

• مساحات المكاتب والممرات

• مواقف السيارات

الفرق الرئيسي: عادة ما تستخدم التركيبات منخفضة الفتحة زوايا شعاع أوسع (90°–120°) لإضاءة متساوية عند ارتفاعات التثبيت المنخفضة؛ تستخدم التركيبات ذات الفتحة العالية زوايا شعاع أضيق (60°–90°) لتركيز الضوء على مستوى العمل.

3.3 اختيار الأجسام الطائرة المجهولة مقابل اختيار الخليج الخطي العالي

• الخليج العالي للأجسام الطائرة المجهولة: الأفضل ل مساحات أرضية المستودعات المفتوحة يتطلب إضاءة عامة موحدة

• الخليج الخطي عالي الارتفاع: الأفضل ل الممرات الضيقة والمناطق التي تحتوي على رفوف حيث يكون توزيع الضوء الاتجاهي مفيدا

4. متطلبات الإضاءة والتخطيط الإقليمي

مستويات الإضاءة الموصى بها ل 4.1 IES RP-7

يوفر نظام ANSI/IES RP-7-21 أهداف إضاءة موصى بها للحفاظ عليها لمناطق المستودعات المختلفة:

بالنسبة لمهام المستودعات العامة، توصي IES RP-7 300–500 لوكس. في التركيبات العملية، يعوض التصميم نحو المستويات الأعلى تراكم الغبار والتقدم في العمر. يتطلب قانون OSHA 29 CFR 1926.56 الحد الأدنى 5 FC.

4.2 الإضاءة الرأسية (إضاءة الرف)

الإضاءة الرأسية على وجوه الرفوف لا تقل أهمية عن إضاءة الأرضية الأفقية. لاختيار الطلبات، أهداف تصميم فعالة تعتمد على ملاحظات ANSI/IES RP-7 والملاحظات الميدانية:

يركز RP-7 على الإضاءة الرأسية على وجوه الرفوف مع نسبة التجانس لا تتجاوز 3:1.

4.3 عامل الصيانة

في بيئات المستودعات، ينخفض إنتاج الضوء مع مرور الوقت بسبب:

• استهلاك اللومين مصدر LED

• تراكم التراب في المباريات

• تأثيرات درجة الحرارة المحيطة

توصي IES RP-7 بوضع جداول صيانة مناسبة لمعالجة استهلاك الضوء وتراكم الأوساخ. يجب أن يأخذ التصميم في الاعتبار عامل صيانة 0.7–0.8.

4.4 حساب إجمالي التلومين

ملاحظة نقديةالصيغة البسيطة الموجودة في العديد من المواقع — اللومن المطلوب = المساحة × القدم-الشموع — هي غير صحيح للمخازن. يفترض أن كل لومين ينتج عن التركيبة يصل إلى سطح العمل بكامل قوته، وهذا غير صحيح في المستودعات ذات الأسقف العالية، والأرضيات الرفوفية، والخرسانة.

5. التصميم البصري وتوزيع الضوء

5.1 أنواع التوزيع وزوايا الشعاع

تحسين الممرات: البصريات الضيقة (توزيع الممرات 60°–90°) مطلوبة لدفع الضوء بين الرفوف دون إهداره على أسطح الرفوف.

5.2 بيانات الفوتومترية وملفات IES

ملفات IES (بصيغة ANSI/IES LM-63-19) هي ملفات البيانات الضوئية القياسية في الصناعة التي تصف توزيع الضوء ثلاثي الأبعاد في وحدة الإضاءة. هذه الملفات ضرورية ل:

• تصميم الإضاءة والمحاكاة باستخدام برامج DIALux أو AGi32

• مقارنة أداء المصابيح عبر الشركات المصنعة

• التحقق من الامتثال لمواصفات التصميم

• تقديم المحتوى الإضافي (التحقق من UGR يستخدم ملفات .ies المقدمة)

مؤشر الجودةيجب على الشركة المصنعة ذات السمعة الطيبة توفير ملفات IES لجميع التكوينات البصرية عند الطلب.

5.3 التحكم في الوهج

تصنيف الوهج الموحد (UGR) يتنبأ بكمية الوهج المسبب للانزعاج الناتج عن تركيب الإضاءة. قد يؤدي انزعاج الانزعاج إلى الانزعاج، الصداع، أو إجهاد العين.

• UGR < 22 مقبولة عموما لتطبيقات المستودعات

• تتراوح عتبات UGR تحت المحتوى الإضافي من من 22 إلى 28 استنادا إلى تسمية الاستخدام الأساسي

• المنتجات ذات التصميم الأفضل للوهج تقلل من الصداع المرتبط بالوهج وإجهاد العينين، وتدعم أداء المهام، وتعزز راحة الركاب

5.4 تأثير ارتفاع التثبيت على البصريات

• الارتفاعات الأعلى تتطلب زوايا شعاع أضيق للحفاظ على إضاءة كافية في مستوى العمل

• استخدام عدسات منخفضة الخليج على ارتفاعات عالية ينتج عنه إضاءة غير كافية وضعف التوحيد

6. إرشادات التخطيط والتركيب

6.1 التمييز بين الخليج العالي والمنخفض

6.2 التباعد والتخطيط

القاعدة العامةيجب أن يكون تباعد التركيبات ارتفاع تركيب × بين 1.0–1.5.

نسبة التباعد إلى الارتفاع (SHR) : معظم مصابيح LED عالية الفتحة لها SHR مثالي 1.0–1.5.

إرشادات خاصة بالتطبيق:

• إضاءة الممرات: تركيبات المراكز مركزة فوق الممرات، لا تفرط في الرف

• المناطق المفتوحة: استخدم نمط الشبكة مع تباعد متسق في كلا الاتجاهين

• إزاحة الجدار: الصف الأول من التجهيزات على مسافة تباعد تقارب نصف المسافة عن الجدران

6.3 اعتبارات التحديث – من ميتال هاليد إلى LED

تحذيرات حرجة:

• وحدة هاليد معدنية بقدرة 400 واط تستهلك فعليا تقريبا 458W (بما في ذلك فقدان الحصى الحصى)؛ أما LED مماثل بقوة 150 واط فيستخدم فقط استهلاك ثلث الطاقة

• التباعد الحالي نادرا ما يتطابق مع متطلبات LED — بصريات LED تختلف جوهريا عن MH

• الحذر الحقيقي: أدى إلى تحديث مركز توزيع الغذاء مع تباعدة MH الممرات المظلمة والوهج المفرط — بعد التعديلات (عدد التركيبات أقل بنسبة 22٪، ارتفاع تثبيت أقل بمقدار 0.8 متر، بصريات غير متماثلة)، حققوا 18٪ زيادة الإضاءة المقاسة مع عدد أقل من المباريات

6.4 الاعتبارات البيئية

7. التحكم الذكي وتحسين الطاقة

7.1 استراتيجيات التحكم وتوفير الطاقة

بالاقتران مع الحساسات الذكية، يمكن لإضاءة مستودعات LED تحقيق ذلك توفير طاقة يصل إلى 84٪. يتطلب المحتوى الإضافي V5.1 أن تتضمن جميع المنتجات المدرجة قدرة التعتيم.

7.2 بروتوكولات التحكم والواجهات

• تعتيم من 0 إلى 10 فولت – معيار صناعي، متوافق على نطاق واسع

• دالي (واجهة الإضاءة الرقمية القابلة للعناوين) – تحكم متقدم، عنونة فردية

• التحكم اللاسلكي – Zigbee، Bluetooth Mesh، LoRaWAN – للتحديث والمرونة

• الاستشعار بالأشعة تحت الحمراء السلبية PIR – اكتشاف الوجود

يمكن لحساسات DALI توفير تغطية من ارتفاع سقف من 2 متر إلى 16 متر، مع تعديل مستويات الإضاءة تلقائيا بناء على ضوء النهار المتاح.

8. ضمان الجودة والاختبار

8.1 الاختبارات المطلوبة لمصابيح LED في المستودعات

8.2 الشهادات الرئيسية حسب السوق

8.3 مؤشرات جودة الشركة المصنعة

عند تقييم مصنع إضاءة LED في المستودع، ابحث عن:

• مختبر الفحص الداخلي – معتمد من CNAS أو ما يعادله

• التتبع – سجلات اختبار على مستوى الدفعات والإنتاج المتسلسل

• الضمان – الحد الأدنى من 3 إلى 5 سنوات للمنتجات الصناعية

• الوثائق – ملفات IES، تقارير الاختبار، الشهادات المتاحة عند الطلب

• قائمة محتوى QPL الإضافي – الأداء المؤكد، وليس فقط رياضيات الواط إلى التلومن المزعومة

قائمة التحقق من مشروع إضاءة LED في المستودعات

يهدف هذا الدليل إلى أن يكون مرجعا تقنيا للمحدد ومديري المنشآت والمتخصصين في المشتريات. للحصول على توصيات خاصة بالمشروع، استشر مصنع إضاءة LED الخاص بك أو مصمم إضاءة مؤهل.
